套筒補償器也稱管式伸縮節，是熱流體管道的補償裝置，主要用于直線管道輔設后出現的軸向熱膨脹位移吸收補償，是一種直接安裝在任何輸送無腐蝕的單向或多向流體的管道之中的補償器。套筒式補償器廣泛用于城鎮供暖,冶金,礦山,發電,石油化工,建筑等行業的輸送管道中。主要有套筒(芯管),外殼,密封材料等組成。
【好管道 新躍造0】
鞏義市新躍供水材料有限公司專業生產各種型號補償器，型號齊全，質量保證，支持來圖定制。
（1）套筒伸縮器、補償器均按國標標準加工制作，口徑不同，高度不同。如有特殊長度要求，波數要求請及時聯系旺旺在線客服或者加客服QQ：2172152931。
（2）隨貨發檢驗報告、合格證等資料。
（3）承接各種大型工程，如：【中國水利水電第十一工程局有限公司安裝分局武漢泵站DN2800\DN3200柔性、剛性防水套管；蘭州市政建設集團有限責任公司；合肥地鐵2號線；江蘇江都建設集團有限公司；陜西華海水利工程有限公司；新疆和山巨力化工有限公司；北京興順康蘭工程機械有限公司等等】
（4）出口孟加拉污水處理廠工程，中南亞等地區
（5）報價均為出廠價，不含稅運?？砷_13％增值稅專用發票，如需含稅運請?zhí)崆罢f明。
銷售熱線：1314-0182-505
產品介紹：

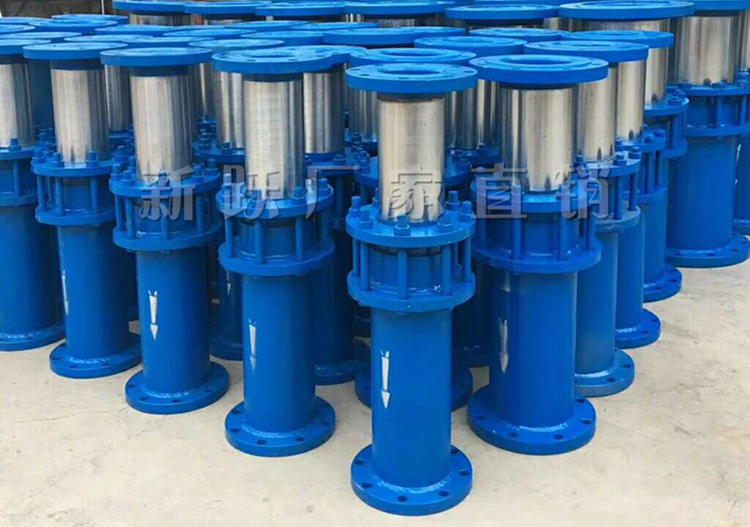

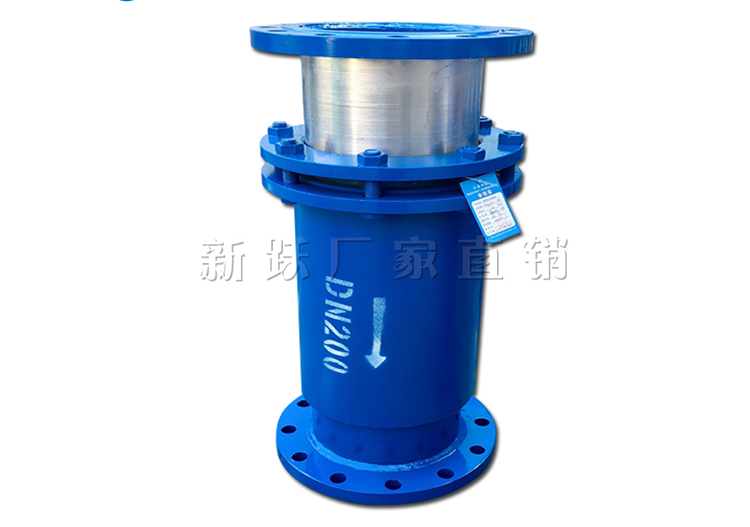

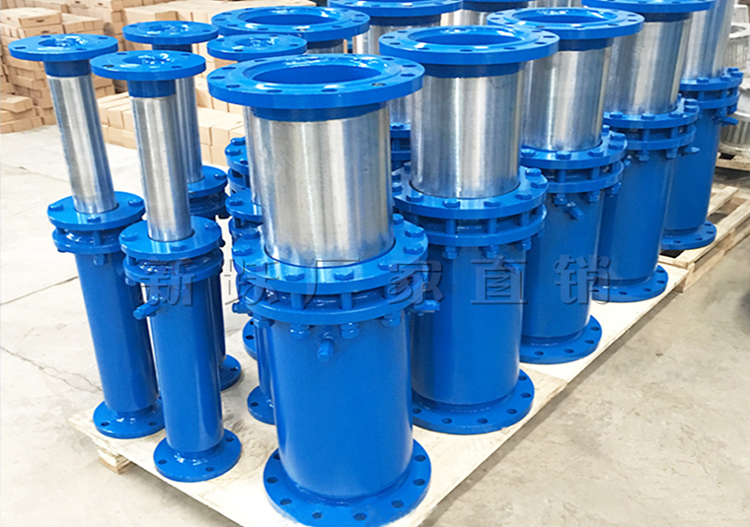

套筒補償器也稱管式伸縮節，是熱流體管道的補償裝置，主要用于直線管道輔設后出現的軸向熱膨脹位移吸收補償，是一種直接安裝在任何輸送無腐蝕的單向或多向流體的管道之中的補償器。套筒式補償器廣泛用于城鎮供暖,冶金,礦山,發電,石油化工,建筑等行業的輸送管道中。主要有套筒(芯管),外殼,密封材料等組成。
套筒補償器優勢特點：
套筒補償器的內套筒與管道連接,采用高性能自壓式動密封的原理與結構,它可以隨著管道的伸縮在外殼內進行自由滑動,能適應任何管道的密封要求.外殼與內套筒之間采用新型合成材料密封,能耐高溫,防腐蝕抗老化,適用溫度-40至150,特殊情況下可達350.既能保證軸向滑動,又能保證管內介質不泄漏。
套筒補償器設計了防拉斷裝置,可保證在其伸縮到極限位置時不被拉開,從而使整個管網運行的可靠性大大提高。
套筒補償器采用新型的密封材料柔性石墨環，其具有強度大，摩擦系數?。?.04~0.10)，不老化，效果好，維修方便等特點。
套筒補償器的使用壽命大，疲勞壽命與管道相當?；瑒颖砻娼?jīng)特殊處理，在鹽水、鹽溶液等環境下耐腐蝕性能好，比奧氏體不銹鋼高50倍以上。同時，多年后因磨損導致密封效果減弱時，可再次緊固法蘭，增強密封性能，也可將螺栓松開，取下壓圈，再裝進一層或兩層密封環，壓緊壓圈，繼續使用。
套筒補償器安裝指導：
1、在管道的盲端、彎頭、變截面處或裝有各種閥門的部位或側支管道進入主管道入口處，均都應設置主固定管架，由于在管線中安裝套筒補償器，在使用介質壓力的作用下，上述各部位均承受著盲板力作用，故在主固定管架強度和剛度設計時應予以充分的考慮。
2、在管網設計中除主固定管架之外，在兩固定管架之間，根據需要設計若干個次固定管架，將管道分隔成若干個相對獨立的單元，并計算單元管段工作膨脹量，選擇其補償量相適應的補償器，產品補償量必須大于計算的管道補償量，實行分區段補償，且每區段只允許安裝一個套筒補償器。
3、因整條管道使用了若干個補償器，尤其是次固定管架相鄰兩側的補償器的摩擦阻力值和管道與中間滑動管架之間的滑動摩擦阻力值存在著不平衡性，由于這種不平衡力的存在，就要次固定管架能夠承受足夠的側向推力。
4、因套筒補償器在使用介質壓力的作用下，會產生盲板力，為避免管道撓曲失穩、管線偏移，應按設計規定設置導向支架，同時為減小管段運行的摩擦阻力，在導向支架上應安放滾動支座。
5、套筒補償器在管線中的安裝位置應按設計要求進行安裝，不可隨意調整，單向補償器固定端距管道固定支架的距離不得大于4倍管道直徑，伸縮管一側距導向支架的距離不得大于6倍管道直徑，以減少該管段的撓度變形。雙向補償器為保證兩邊補償量相等，必須將補償器安裝在兩固定支架中間。
套筒補償器安裝指導：
1、在管道的盲端、彎頭、變截面處或裝有各種閥門的部位或側支管道進入主管道入口處，均都應設置主固定管架，由于在管線中安裝套筒補償器，在使用介質壓力的作用下，上述各部位均承受著盲板力作用，故在主固定管架強度和剛度設計時應予以充分的考慮。
2、在管網設計中除主固定管架之外，在兩固定管架之間，根據需要設計若干個次固定管架，將管道分隔成若干個相對獨立的單元，并計算單元管段工作膨脹量，選擇其補償量相適應的補償器，產品補償量必須大于計算的管道補償量，實行分區段補償，且每區段只允許安裝一個套筒補償器。
3、因整條管道使用了若干個補償器，尤其是次固定管架相鄰兩側的補償器的摩擦阻力值和管道與中間滑動管架之間的滑動摩擦阻力值存在著不平衡性，由于這種不平衡力的存在，就要次固定管架能夠承受足夠的側向推力。
4、因套筒補償器在使用介質壓力的作用下，會產生盲板力，為避免管道撓曲失穩、管線偏移，應按設計規定設置導向支架，同時為減小管段運行的摩擦阻力，在導向支架上應安放滾動支座。
5、套筒補償器在管線中的安裝位置應按設計要求進行安裝，不可隨意調整，單向補償器固定端距管道固定支架的距離不得大于4倍管道直徑，伸縮管一側距導向支架的距離不得大于6倍管道直徑，以減少該管段的撓度變形。雙向補償器為保證兩邊補償量相等，必須將補償器安裝在兩固定支架中間。
6、用于地下直埋管道時，應設置補償器井（直埋套筒補償器除外），將補償器安裝在井中，并應兩側設置滑動管架支撐。
7、補償器在管系中，任何時候不得使其承擔管道重量。
8、我公司生產的補償器其安裝長度已留有室外較低溫度的收縮量，均可按較大產品長度安裝，無需預拉伸或預壓縮。
9、安裝前應檢查補償器型號、規格是否與管道施工設計圖紙相符，伸縮管表面有無損傷，注填式應檢查注料口螺塞是否松動，如發現松動，應予以擰緊，并檢查壓注口內桿螺母標定應在關閉位置。
10、固定支架與滑動支架應按照設計規定設置，導向支架應保證套筒補償器運行時自由伸縮，不得偏離管道中心。
產品廣泛用于給水、排水、污水處理廠、電力、冶金、城建、石油化工、環保等大中型企業，嚴格按照國家標準設計生產，特殊規格型號可按用戶需要和要求訂做。
凡使用我廠產品，一律按國家“三包條例”實行三包。包修期一年內， 我廠可免費派技術員到用戶處安裝調試，傳授技術，終身供配件，保證用戶滿意放心！ 客戶購機前，廠方免費派工程技術人員到用戶現場為用戶規劃場地、設計最佳流程方案；購買后，將免費指派專門的售后服務人員，到達現場指導客戶安裝調試，協助客戶規劃和管理設備，直達用戶滿意為止。
